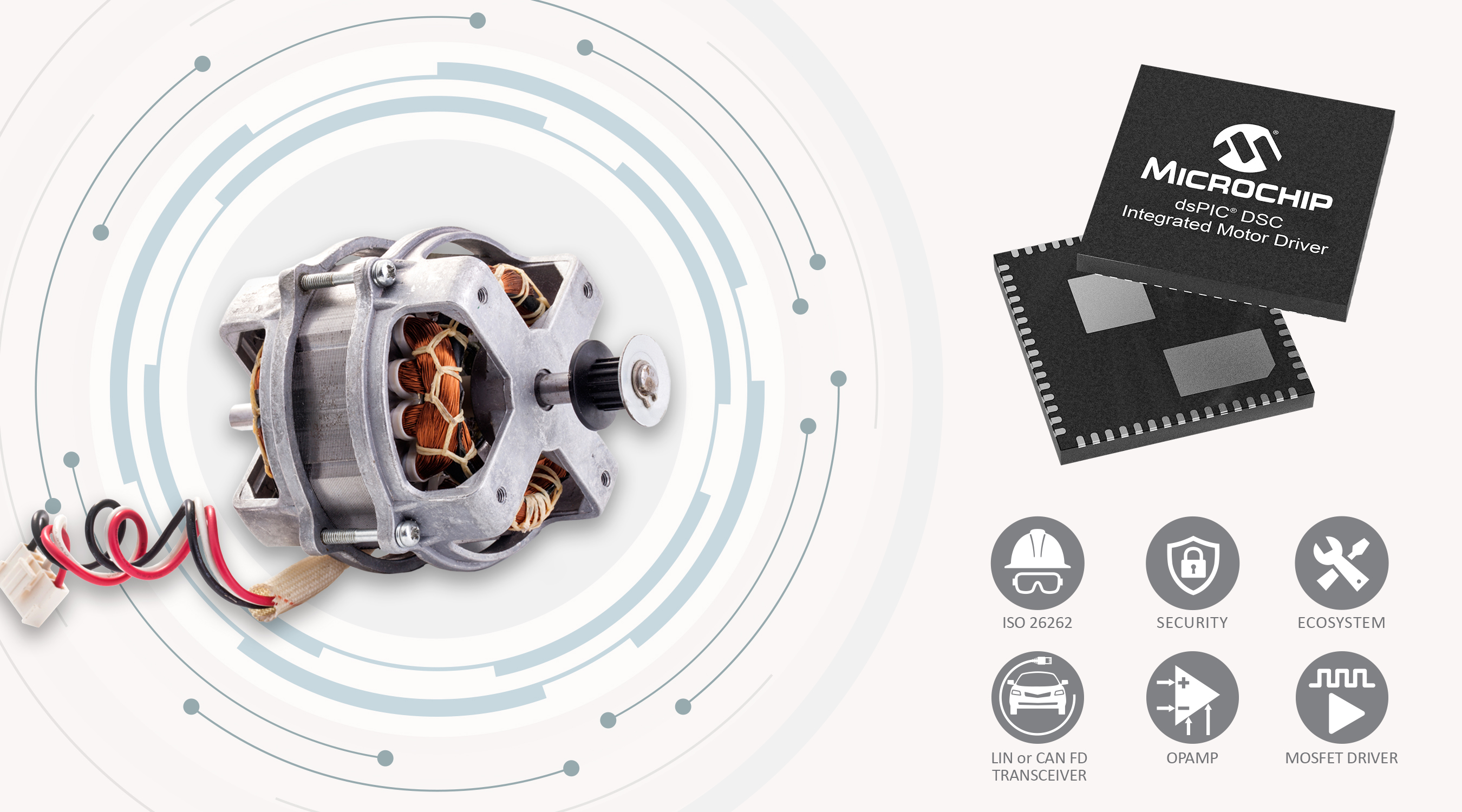

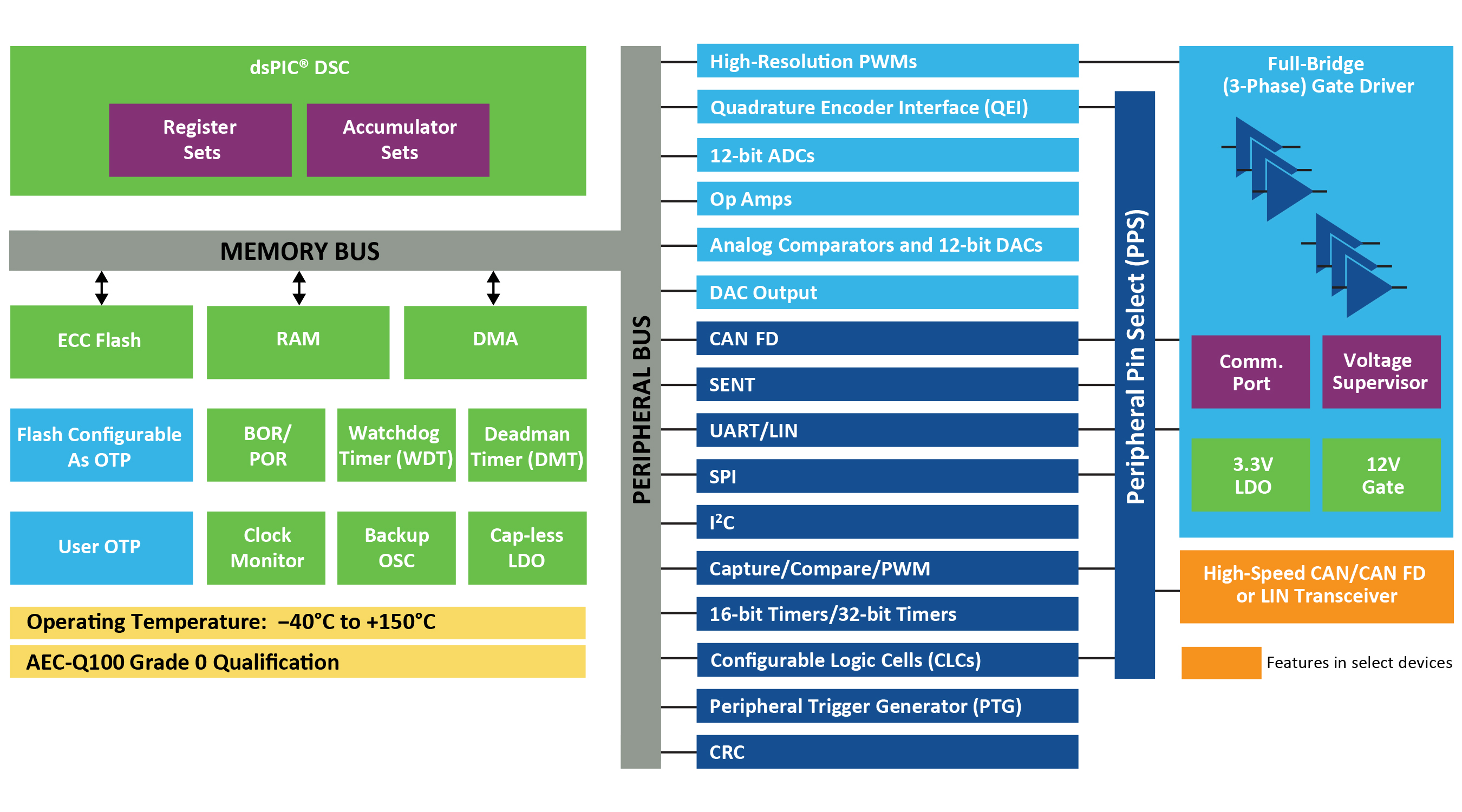

為了在空間受限的應用中實現高效、實時的嵌入式電機控制系統，Microchip Technology Inc.（微芯科技公司）推出基于dsPIC?數字信號控制器（DSC）的新型集成電機驅動器系列。該系列器件在一個封裝中集成了dsPIC33 數字信號控制器 （DSC）、一個三相MOSFET柵極驅動器和可選LIN 或 CAN FD 收發器。這種集成的一個顯著優勢是減少電機控制系統設計的元件數量，縮小印刷電路板（PCB）尺寸，并降低復雜性。該系列器件的支持資源包括開發板、參考設計、應用筆記和 Microchip 的場定向控制 （FOC）軟件開發套件motorBench? Development Suite V2.45。

Microchip負責數字信號控制器業務部的副總裁Joe Thomsen表示：“汽車、消費和工業設計在不斷發展，需要更高的性能和更小的尺寸。但提高性能往往需要以更高的成本和更大的尺寸為代價。通過將多種器件功能集成到單顆芯片中，基于dsPIC? DSC的集成電機驅動器可以降低系統級成本和減少對電路板空間的占用。”

該系列集成式電機驅動器器件可由高達29V（工作電壓）和40V（瞬態電壓）的單電源供電。內部3.3V低壓差 （LDO）穩壓器為dsPIC DSC 供電，因此無需外部LDO。基于dsPIC DSC 的集成電機驅動器工作頻率在70-100 MHz之間，CPU性能高，可支持FOC和其他先進電機控制算法的高效部署。

如需進一步了解Microchip 不斷豐富的集成電機驅動器產品組合，請訪問基于dsPIC DSC的集成電機驅動器網頁。

開發工具

完善的電機控制軟件和硬件開發工具生態系統有助于更快、更輕松地完成設計過程，縮短客戶產品上市時間。

dsPIC33CK電機控制入門工具包（MCSK）和MCLV-48V-300W是兩款基于dsPIC33的新型集成電機驅動器開發板，可提供具有靈活控制選項的快速原型開發解決方案。MCSK包括一個dsPIC33CK低電壓電機控制開發板、一個24V三相 BLDC 電機、一個AC/DC 適配器、一根USB 電纜和其他配件。這款高性價比工具包支持電機控制應用的快速原型開發，工作電壓為12至48 VDC，連續電流高達10安培。MCLV-48V-300W 開發板可對額定電壓為12至48 VDC的三相永磁同步電機進行快速原型開發，每相可提供高達25A RMS的連續電流。該逆變器板引入了全新的模塊化概念，在板上插入一個單獨的雙列直插模塊（DIM），以便為特定的dsPIC DSC或MCU進行配置。

motorBench開發套件是一款基于圖形用戶界面的免費FOC軟件開發工具，可精確測量關鍵電機參數，自動調整反饋控制增益，并利用電機控制應用框架 （MCAF）生成源代碼。最新版本（v2.45）包含名為“零速/最大扭矩（ZS/MT）”的強大新功能，可使應用消除霍爾或磁傳感器，同時最大限度地提高電機在啟動和低速時的扭矩輸出。這一功能可用于泵、電動工具、電動汽車和諸多其他應用。

MPLAB? Discover現在包含許多基于dsPIC DSC的MATLAB? Simulink?模型，支持各種電機控制算法和開發板。Microchip還為Simulink提供免費的器件模塊，可用于從dsPIC DSC和其他Microchip MCU的模型生成優化代碼。

目前，基于dsPIC DSC的電機控制參考設計日益增多，包括汽車?yán)鋮s風扇、低壓吊扇和無人機螺旋槳控制器。這些參考設計為各種電機控制應用提供了生產就緒的解決方案，從而縮短了產品上市時間。電路板設計文件通常包括原理圖和BOM、電路板用戶指南和電機控制源代碼，并可供下載。
